GPR 系列精密調壓閥
特點
- 調壓精度高，反應靈敏
- 壓力特性、流量特性好
- 安装方便，可用自帶支架獨立安裝，也可與現有模組式過濾組合元件 GAF 直接安裝*
- 除高壓型外，另有中壓型與低壓型可選
* 若供氣側壓力流路含有冷凝水或灰塵等，會導致誤動作。除過濾器 ( 本公司 GAF 系列 ) 外，還必須使用油霧分離器 ( 本公司 GPF 系列 )
訂購代號

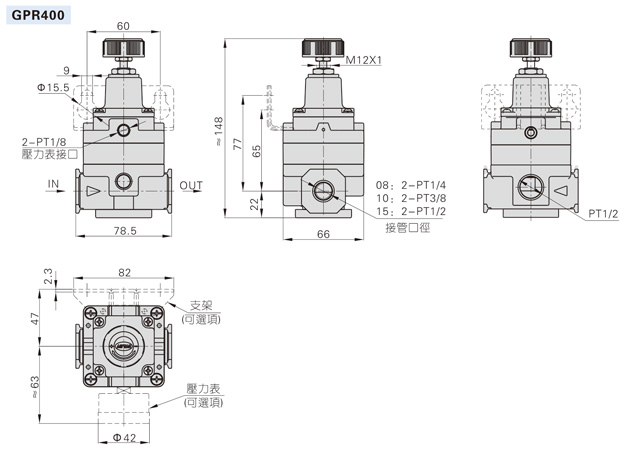

尺寸圖
規格表
| 型號 | GPR20006 | GPR30008 | GPR40008 | GPR40010 | GPR40015 | |
|---|---|---|---|---|---|---|
| 工作介質 | 空氣 | |||||
| 接管口徑 *注 1 | PT1/8 | PT1/4 | PT1/4 | PT3/8 | PT1/2 | |
| 最大輸入壓力 | 1.0 MPa | |||||
| 工作壓力 | 低壓型 | 0.005 ~ 0.2 MPa ( 0.7 ~ 29 psi ) | 0.01 ~ 0.2 MPa ( 1.5 ~ 29 psi ) | |||
| 中壓型 | 0.01 ~ 0.4 MPa ( 1.5 ~ 58 psi ) | |||||
| 高壓型 | 0.01 ~ 0.8 MPa ( 1.5 ~ 116 psi ) | |||||
| 靈敏度 | 0.2% F.S. 以內 | |||||
| 重復精度 | ± 0.5% F.S. 以內 | |||||
| 空氣損耗量 | ≤ 4 L/min ( ANR ) | ≤ 4 L/min ( ANR ) | ≤ 9.5 L/min ( ANR ) | ≤ 11.5 L/min ( ANR ) | ||
| 使用溫度範圍 | −20 ~ 70°C ( 未凍結 ) | |||||
| 產品重量 | 144 g | 336 g | 717 g | |||
* 注 1 : 接管牙型有 G 牙、NPT 牙可供選擇
