Crouzet 微型系列機械閥
尺寸圖

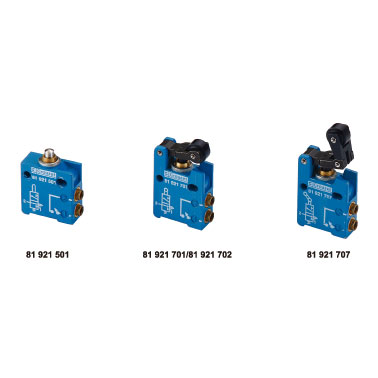

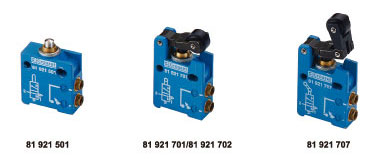

| 零件編號 | 81 921 501 | 81 921 701 | 81 921 702 | 81 921 707 |
|---|---|---|---|---|
| 種類 半剛性管（ NFE 49100 ） | 插接式接頭 | |||
| NC ø 4 消聲排氣口 | ● | ● | ● | ● |
| M5 排氣接口 | – | – | – | – |
| ø 4 排氣接頭 * | – | – | – | – |
| ø 6 排氣接頭 * | – | – | – | – |
| NO ø 4 消聲排氣口 | – | – | – | – |
| ø 6 消聲排氣口 | – | – | – | – |
| 控制方式 | 單個柱塞 | 控制手柄 ，帶塑料滾輪 | 控制手柄 ，帶滾輪軸承 | 控制手柄 ，帶單向塑料滾輪 |
| 符號 |  |
 |
 |
|
| 通徑 bar | 0.1 → 8 | 0.1 → 8 | 0.1 → 8 | 0.1 → 8 |
| 工作壓力 mm | 2.7 | 2.7 | 2.7 | 2.7 |
| 流量 （ 4 bars ） NI / min | 200 | 200 | 200 | 200 |
| 啟動力 （ 6 bars ） N | 18 | 18 | 18 | 18 |
| 工作溫度 | -5 + 50 | -5 + 50 | -5 + 50 | -5 + 50 |
| 機械壽命 工作次數 | ≥ 10 7 | ≥ 10 7 | ≥ 10 7 | ≥ 10 7 |
| 重量 g | 62 g | 75 g | 80 g | 77 g |
