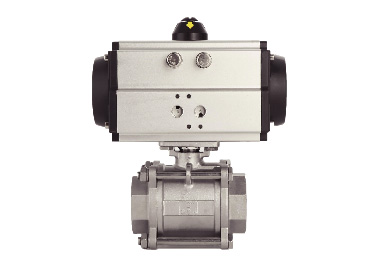

AT 氣動球閥

訂購代號

技術參數

類型 雙作用活塞式、彈簧復位式
特點 結構緊湊、體積小、流通能力大
氣源壓力 雙作用：2-8 bar 單作用：4-8 bar
輸出力矩 雙作用：4N•M ~ 10560N•M 單作用：7N•M ~ 2668N•M
工作溫度 常溫型：-20°C ~ 80°C 高溫型：-20°C ~ 160°C
動作範圍 0 ~ 90° ± 5°
接口螺絲 GTD32 ~ GTD83 / ATD32 G⅛ GTD110 ~ GTD350 / ATD52~210 G¼
閥位信號 定位器：4~20mA 回信器：全開全關信號
公稱通徑 DN~100 mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa
閥體 / 球體 材質 304 / 316 / 316L 不鏽鋼
閥座密封 PTFE / PPL / 金屬密封
溫度 PTFE ≤ 150°C / PPL ≤ 300°C / 金屬密封 ≤ 425°C
適用性質 水、石油、酸類、黏性流體、漿類介質等

尺寸

型號
( 氣動執行器 )		 規格 尺寸標註代號 壓力：1.6 mpa 單位：mm
L T H S K Q R D
AT32Q DN8 109 74 117 46.5 8 23 72 G ¼
AT40Q DN8 123.5 74 131 65 8 23 87 G ¼
AT52Q DN8 146 74 145 71.5 8 23 98 G ¼
AT32Q DN10 109 73 117 46.5 10 23 72 G ⅜
AT40Q DN10 123.5 73 131 65 10 23 87 G ⅜
AT52Q DN10 146 73 145 71.5 10 23 98 G ⅜
AT32Q DN15 109 69 117 46.5 15 23 72 G ½
AT40Q DN15 123.5 69 131 65 15 23 87 G ½
AT52Q DN15 146 69 145 71.5 15 23 98 G ½
AT52Q DN20 146 80 152 71.5 20 26.5 98 G ¾
AT52Q DN25 146 88 162 71.5 25 28 98 G 1
AT63Q DN25 170 88 172 83.5 25 28 116 G 1
AT63Q DN32 170 100 184 83.5 36 116 32 G 1 ¼
AT75Q DN40 184 110.5 201 96 38.5 128 40 G 1 ½
AT83Q DN50 211 136 220 104 44 136 50 G 2
AT92Q DN65 265 168 241 109 61 146 65 G 2 ½
AT105Q DN80 275 194 253 125 70 153 80 G 3
AT125Q DN100 305 240 302 147 82 190 100 G 4
