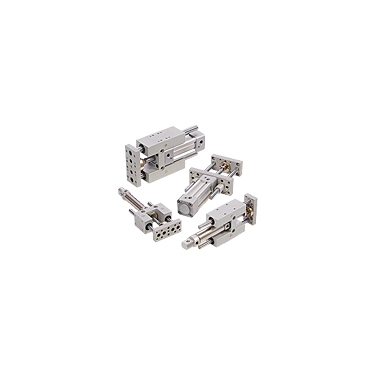

雙導桿氣壓缸 - MGT
特點
- 型號 : MGTK / MGTX / MGTB / MGTU ， 氣缸內徑 : φ 20 ~ 63 (mm) 。
- 導桿缸係氣缸與週邊設備結合而成 ， 可有絕佳之抗旋轉 ， 扭力及側向負載的能力 。
- 可節省許多機構設計之思考 ， 繪圖及安裝的時間 ， 且結構簡單 。
- 導桿缸一律附有磁性感應 。
- 導桿缸 MGTB ( U ) ( X ) 一律附有端點可調式緩衝 。
- 導桿缸較導桿治具缸可有較長之行程及較大之缸徑可用 。
- φ 32 ~ φ 63 氣缸使用埋入式傳感器 ， 缸管四面均設計埋入式傳感器固定溝槽 ， 可依實際使用需求變更傳感器安裝位置 。
- 全系列均附磁 。

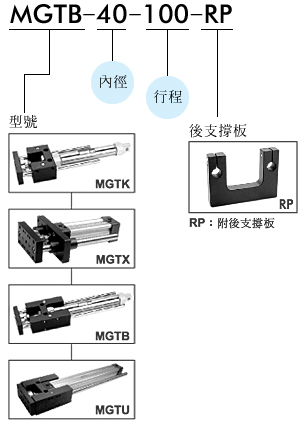

訂購代號
詳細規格
| 型號 | MGTK , MGTX , MGTB , MGTU |
| 氣缸內徑 ( mm ) | 20 , 25 , 32 , 40 , 50 , 63 |
| 配管口徑尺寸 | G 1 / 8 , G 1 / 8 , G 1 / 4 , G 3 / 8 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 0.2 ~ 0.7 MPa |
| 周圍溫度 | －5 ℃ ~ ＋ 60 ℃ ( 不凍結 ) |
| 使用速度範圍 | 50 ~ 500 mm / sec |
| 給油 | 氣缸 : 不需給油 導桿 ※ : 潤滑脂 |
| 傳感器 | φ 20 , φ 25 : RCA φ 32 ~ φ 63 : RCI |
| 傳感器束帶 | φ 20 : BA 20 , BGS 20 φ 25 : BA 25 , BGS 25 |
| 備註 | ※ 須定期於注油孔處填充潤滑脂 ， 以增加潤滑度及使用壽命 。 |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RCA |  |
RCA ( 有接點 ) 、RNA ( 無接點 NPN ) 、RPA ( 無接點PNP ) , 適用氣缸型號 : MCQA 、MCQV2 、MCQV 、MCMA 、MCMB 、MCKMB 、MCMBL 、MCMI 、MCCG 、MCCN 、MCKA 、MSB * 。 | ||
| 傳感器 / RCI |  |
RCI ( 有接點 ) 、 RCI - N ( 有接點 NPN ) 、 RCI - P ( 有接點 PNP ) 、 RNI ( 無接點 NPN ) 、 RPI ( 無接點 PNP ) , 適用氣缸型號 : MCQI 2 , MCBQI 2 , MCJI , MGTX , MGTU , METB , 為埋入式傳感器 。 | ||
