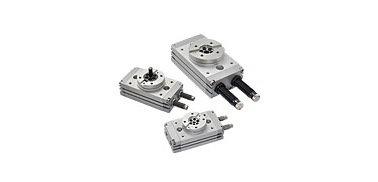

旋轉氣壓缸 - MCRB
特點
- 氣缸內徑 : φ 16 , 20 , 25 , 32 ( mm ) 。
- 同時藉 雙缸作動及齒條—齒輪的旋轉驅動機構 。
- 可大幅度地調整旋轉角度 ( 0 ° ~ 190 ° ) 及三種本體安裝方式 。
- 利用軌型槽安裝傳感器 ， 可容易地調整傳感器位置 。
- 全系列均附磁 。
訂購代號
詳細規格
| 作動方式 | 複動型 |
| 氣缸內徑 ( mm ) | 16 , 20 , 25 , 32 |
| 配管口徑尺寸 | Rc 1 / 8 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 0.1 ~ 1 MPa |
| 耐壓力 | 1.5 MPa |
| 周圍溫度 | －5 ℃ ~ ＋ 60 ℃ ( 不凍結 ) |
| 給油 | 不需給油 |
| 緩衝裝置 | NBR 緩衝墊塊 |
| 搖動時間調整範圍 | 0.2 ~ 1.0 s / 90 ° |
| 容許運動能量 | 緩衝墊塊 : 0.007 J , 0.040 J, 0.081 J , 0.32 J 緩衝器 : 0.039 J , 0.116 J , 0.294 J , 1.6 J |
| 傳感器 | RCD |
| 重量 | 0.7 ~ 3.07 kg |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 緩衝器 / MAC / MAD |  |
MAC 系列 - 具自動補償功能 : 迷你型,多孔型 , 長行程多孔固定式 。 MAD 系列 - 具自動補償功能 : 單孔調整型 , 多孔調整型 。 MAC 自動補償系列 - 雙向緩衝 。 |
||
| 傳感器 / RCD |  |
RCD ( 有接點 )、RND ( 無接點 NPN ) 、 RPD ( 無接點 PNP ) , 適用氣缸型號 : MCRB 。 | ||
