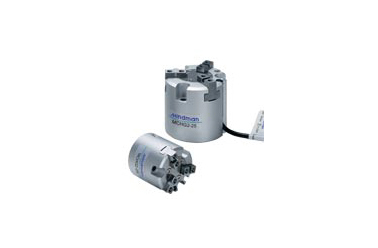

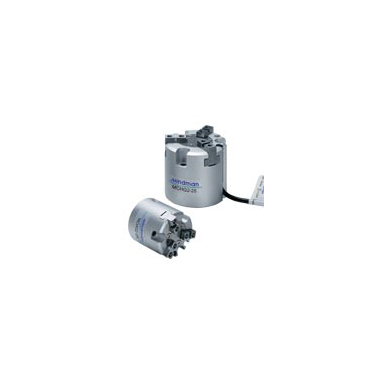

超薄三爪機械手 - MCHG2
特點
- 缸徑 : φ 16 , 25 , 32 , 40 , 50 , 63 , 80 , 100 , 125 ( mm ) 。
- 超薄之本體設計 ， 更能節省安裝空間 ， 且夾持力比一般廠牌更強 。
- 其本體經特殊超硬處理 ， 耐磨耗 ， 非一般陽極處理所能比擬 。
- 可靠度佳 ， 重覆精度 0.01 。
- 全系列皆可附加埋入式傳感器 。

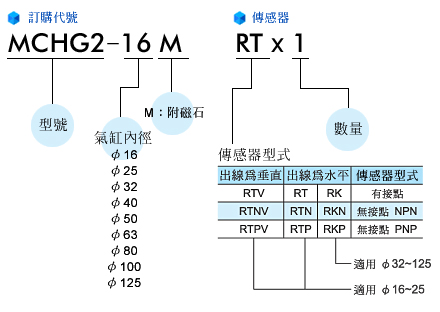

訂購代號
詳細規格
| 作動方式 | 複動型 |
| 缸徑 ( mm ) | 16 , 25 , 32 , 40 , 50 , 63 , 80 , 100 , 125 |
| 行程 ( mm ) | 4 , 6 , 8 , 12 , 16 , 20 , 24 , 32 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 0.2 ~ 0.6 MPa |
| 周圍溫度 | －5 ℃ ~ ＋ 60 ℃ ( 不凍結 ) |
| 給油 | 不需給油 |
| 重覆精度 | ± 0.01 mm |
| 夾持力 ( 壓力 0.5 MPa 時 ) | 外徑 : 14 N ~ 1270 N ( 註 1 ) 內徑 : 16 N ~ 1320 N ( 註 2 ) |
| 重量 | 80 g ~ 6200 g |
| 備註 | ( 註 1 ) 表格內 φ 16 ~ 25 有效夾持力的夾持位置 L = 20 mm ， φ 32 ~ 63 有效夾持力的夾持位置 L = 30 mm ， φ 80 ~ 125 有效夾持力的夾持位置 L = 50 mm ， 其他的夾持位置 ， 請參考夾持力圖表 。 ( 註 2 ) 開關時內徑為工件外徑夾持時之值 。 |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RT |  |
RT ( 有接點 ) 、 RTN ( 無接點 NPN ) 、 RTP ( 無接點 PNP ) , 適用氣缸型號 : MCRJ , MCRQ , MCRQ-S , MCHG2 , MCHU , MCHY 。 | ||
