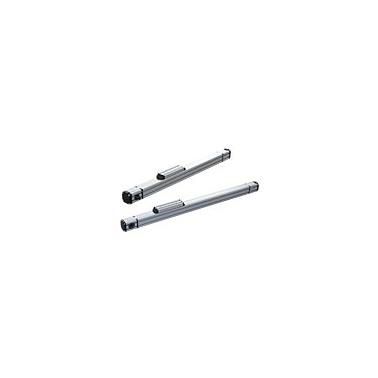

電動缸
特點
- 尺寸 : 42 x 42 , 55 x 55 , 80 x 80 mm 。
- 皮帶驅動配合線軌傳輸 。
- 結構採鋁合金材質 。
- 使用不銹鋼帶密封 ， 防止內部皮帶與線軌因粉塵張髒污造成損壞 。
訂購代號
詳細規格
| 尺寸 | 42 : 42 x 42 , 55 : 55 x 55 , 80 : 80 x 80 mm |
| 最大速度 | 3 m / s |
| 最大行程 | 6000 mm |
| 最小行程 | 100 mm |
| 皮帶輪旋轉一周距離 | 90 , 120 , 160 mm |
| 皮帶輪齒數 | 18 , 24 , 32 |
| 皮帶寬度 | 12 , 16 , 25 mm |
| 最大轉速 | 2000 , 1500 , 1150 g / min |
| 基本重量 | 1.6 , 4.4 , 6 kg |
| 每 100 mm 增加之重量 | 0.25 , 0.37 , 0.9 kg |
| 最大負載 | Fx : 460 , 820 , 1650 N Fy : 1560 , 1850 , 4500 N Fz : 1560, 1850 , 4500 N |
| 力矩 | Mx : 20 , 25 , 80 Nm My : 55 , 120 , 450 Nm Mz : 55 , 120 , 450 Nm |
| 鋁擠型慣性矩 | lx : 11.8 , 36 , 183 cm 4 ly : 14.2 , 45 , 226 cm 4 |
| 重覆精度 | ± 0.05 mm |
| 軸徑向最大負載 | 200 , 300 , 300 N |
| 空載扭力 | > 0.1 , > 0.5 , 0.9 Nm |
| 傳感器 | RCI , RNI , RPI |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RCI |  |
RCI ( 有接點 ) 、 RCI - N ( 有接點 NPN ) 、 RCI - P ( 有接點 PNP ) 、 RNI ( 無接點 NPN ) 、 RPI ( 無接點 PNP ) , 適用氣缸型號 : MCQI 2 , MCBQI 2 , MCJI , MGTX , MGTU , METB , 為埋入式傳感器 。 | ||
