油壓緩衝器 SC系列自動補償式

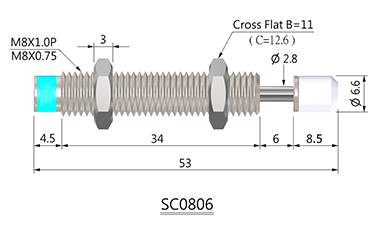

SC0806 / SC0806-NC

說明

  • 表面鍍鎳處理
  • 牙規 pitch 1.0 ( pitch 0.75 mm 亦可選用)
  • 產品以PE袋封口包裝，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC0806-1 M 8 * P 1.0 ( 0.75 ) 6 1.8 0.9 ~ 5.6 2 2,400 2.8 ~ 5.3 -10~70
SC0806-2 M8 * P 1.0 ( 0.75 ) 6 1.8 2.5 ~ 10 1.2 2,400 2.8 ~ 5.3 -10~70
SC0806-3 M8 * P 1.0 ( 0.75 ) 6 1.8 5.6 ~ 22.5 0.8 2,400 2.8 ~ 5.3 -10~70
SC0806-1
NC		 M 8 *
P 1.0 ( 0.75 )		 6 1.8 0.9 ~ 5.6 2 2,400 2.8 ~ 5.3 -10~70
SC0806-2
NC		 M8 *
P 1.0 ( 0.75 )		 6 1.8 2.5 ~ 10 1.2 2,400 2.8 ~ 5.3 -10~70
SC0806-3
NC		 M8 *
P 1.0 ( 0.75 )		 6 1.8 5.6 ~ 22.5 0.8 2,400 2.8 ~ 5.3 -10~70

附件

SC1008 / SC1008-NC

說明

  • 表面鍍鎳處理
  • 牙規 pitch 1.0 mm
  • 產品以PE袋封口包裝，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC1008-1 M 10 * P 1.0 8 3.2 0.9 ~ 10 2.6 7,680 3.5 ~ 6.5 -10~70
SC1008-2 M 10 * P 1.0 8 3.2 2.8 ~ 17.8 2.6 7,680 3.5 ~ 6.5 -10~70
SC1008-3 M 10 * P 1.0 8 3.2 10 ~ 40 2.6 7,680 3.5 ~ 6.5 -10~70
SC1008-1NC M 10 * P 1.0 8 3.2 0.9 ~ 10 2.6 7,680 3.5 ~ 6.5 -10~70
SC1008-2NC M 10 * P 1.0 8 3.2 2.8 ~ 17.8 2.6 7,680 3.5 ~ 6.5 -10~70
SC1008-3NC M 10 * P 1.0 8 3.2 10 ~ 40 2.6 7,680 3.5 ~ 6.5 -10~70

附件

SC1210 / SC1210-NC

說明

  • 表面鍍鎳處理
  • 牙規 pitch 1.0 mm
  • 產品以PE袋封口包裝，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC1210-1 M 12 * P 1.0 10 6 1.8 ~ 18.8 2.6 14,400 4 ~ 9 -10~70
SC1210-2 M 12 * P 1.0 10 6 5.3 ~ 33 1.5 14,400 4 ~ 9 -10~70
SC1210-3 M 12 * P 1.0 10 6 12 ~ 75 0.8 14,400 4 ~ 9 -10~70
SC1210-1NC M 12 * P 1.0 10 6 1.8 ~ 18.8 0.8 14,400 4 ~ 9 -10~70
SC1210-2NC M 12 * P 1.0 10 6 5.3 ~ 33 1.5 14,400 4 ~ 9 -10~70
SC1210-3NC M 12 * P 1.0 10 6 12 ~ 75 0.8 14,400 4 ~ 9 -10~70

附件

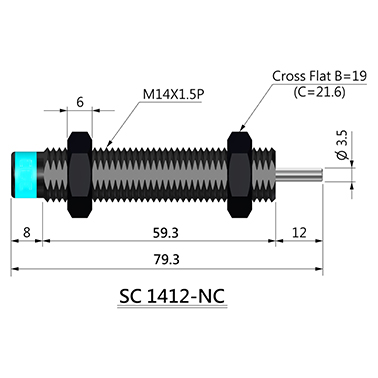

SC1412 / SC1412-NC

說明

  • 表面鍍鎳處理
  • 牙規M 14 * pitch 1.5
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格
  • 此產品多用於網版印刷機

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC1412-1 M 14 * P 1.5 12 16 4.7 ~ 32 2.6 28,800 6.1 ~ 14 -10~70
SC1412-2 M 14 * P 1.5 12 16 14 ~ 65 1.5 28,800 6.1 ~ 14 -10~70
SC1412-3 M 14 * P 1.5 12 16 56 ~ 200 0.8 28,800 6.1 ~ 14 -10~70
SC1412-1NC M 14 * P 1.5 12 16 4.7 ~ 32 2.6 28,800 6.1 ~ 14 -10~70
SC1412-2NC M 14 * P 1.5 12 16 14 ~ 65 1.5 28,800 6.1 ~ 14 -10~70
SC1412-3NC M 14 * P 1.5 12 16 56 ~ 200 0.8 28,800 6.1 ~ 14 -10~70

附件

SC1412BS / SC1412BS-NC

說明

  • 外觀鍍鎳
  • 牙規M 14 * pitch 1.5
  • 產品以PE袋封口包裝，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格
  • 此產品長度較SC 1412 短 ，但功能性一樣
  • 可以提供設計者于較小空間使用以減少體積
  • 此產品多用於網版印刷機

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC1412BS-1 M 14 * P 1.5 12 16 4.7 ~ 32 2.6 28,800 6.1 ~ 14 -10~70
SC1412BS-2 M 14 * P 1.5 12 16 14 ~ 65 1.5 28,800 6.1 ~ 14 -10~70
SC1412BS-3 M 14 * P 1.5 12 16 56 ~ 200 0.8 28,800 6.1 ~ 14 -10~70
SC1412BSNC-1 M 14 * P 1.5 12 16 4.7 ~ 32 2.6 28,800 6.1 ~ 14 -10~70
SC1412BSNC-2 M 14 * P 1.5 12 16 14 ~ 65 1.5 28,800 6.1 ~ 14 -10~70
SC1412BSNC-3 M 14 * P 1.5 12 16 56 ~ 200 0.8 28,800 6.1 ~ 14 -10~70

SC1415 / SC1415-NC

說明

  • 牙規 M 14 * pitch 1.5 ，pitch 1.0 可選擇
  • 產品以PE袋封口包裝，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC1415-1 M 14 * P 1.5 (1.0) 15 20 5.9 ~ 40 2.6 36,000 6.1 ~ 15 -10~70
SC1415-2 M 14 * P 1.5 (1.0) 15 20 17.8 ~ 81.6 1.5 36,000 6.1 ~ 15 -10~70
SC1415-3 M 14 * P 1.5 (1.0) 15 20 62.5 ~ 250 0.8 36,000 6.1 ~ 15 -10~70
SC1415-1
NC		 M 14 * P 1.5 (1.0) 15 20 5.9 ~ 40 2.6 36,000 6.1 ~ 15 -10~70
SC1415-2
NC		 M 14 * P 1.5 (1.0) 15 20 17.8 ~ 81.6 1.5 36,000 6.1 ~ 15 -10~70
SC1415-3
NC		 M 14 * P 1.5 (1.0) 15 20 62.5 ~ 250 0.8 36,000 6.1 ~ 15 -10~70

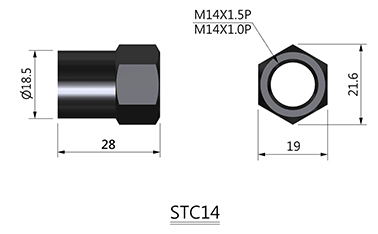

附件

SC1425 / SC1425-NC

說明

  • 牙規 M 14 * pitch 1.5 ，pitch 1.0 可選擇
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC1425-1 M 14 * P 1.5 (1.0) 25 28 4.6 ~ 39 3.5 58,800 6.1 ~ 15.5 -10~70
SC1425-2 M 14 * P 1.5 (1.0) 25 28 14 ~ 114 2.0 58,800 6.1 ~ 15.5 -10~70
SC1425-3 M 14 * P 1.5 (1.0) 25 28 25 ~ 350 1.5 58,800 6.1 ~ 15.5 -10~70
SC1425-1
NC		 M 14 * P 1.5 (1.0) 25 28 4.6 ~ 39 3.5 58,800 6.1 ~ 15.5 -10~70
SC1425-2
NC		 M 14 * P 1.5 (1.0) 25 28 14 ~ 114 2.0 58,800 6.1 ~ 15.5 -10~70
SC1425-3
NC		 M 14 * P 1.5 (1.0) 25 28 25 ~ 350 1.5 58,800 6.1 ~ 15.5 -10~70

附件

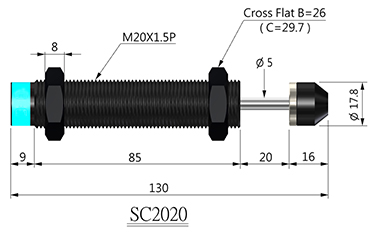

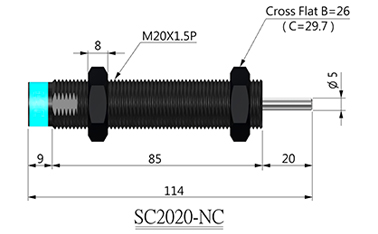

SC2020 / SC2020-NC

說明

  • M 20 * pitch 1.5
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC2020-1 M 20 * P 1.5 20 35 6.8 ~ 27 3.2 42,000 9 ~ 23 -10~70
SC2020-2 M 20 * P 1.5 20 35 17.5 ~ 70 2.0 42,000 9 ~ 23 -10~70
SC2020-3 M 20 * P 1.5 20 35 48.6 ~ 777 1.2 42,000 9 ~ 23 -10~70
SC2020-1NC M 20 * P 1.5 20 35 6.8 ~ 27 3.2 42,000 9 ~ 23 -10~70
SC2020-2NC M 20 * P 1.5 20 35 17.5 ~ 70 2.0 42,000 9 ~ 23 -10~70
SC2020-3NC M 20 * P 1.5 20 35 48.6 ~ 777 1.2 42,000 9 ~ 23 -10~70

附件

SC2030 / SC2030-SO

說明

  • 牙規 M 20 * pitch 1.5
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件
  • SC2030-SO 是彈簧在外的設計，可節省空間

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC2030-1 M 20 * P 1.5 30 46 9 ~ 36 3.2 55,200 8.6 ~ 24 -10~70
SC2030-2 M 20 * P 1.5 30 46 23 ~ 92 2.0 55,200 8.6 ~ 24 -10~70
SC2030-3 M 20 * P 1.5 30 46 48.6 ~ 777 1.2 55,200 8.6 ~ 24 -10~70
SC2030-2SO M 20 * P 1.5 30 46 23 ~ 92 2.0 55,200 7.4 ~ 18 -10~70

附件

SC2050 / SC2050-11A

說明

  • M 20 * pitch 1.5
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC2050-1 M 20 * P 1.5 50 62 10.1 ~ 124 3.5 63,240 9 ~ 25 -10~70
SC2050-2 M 20 * P 1.5 50 62 18.3 ~ 253 3.5 63,240 9 ~ 25 -10~70
SC2050-3 M 20 * P 1.5 50 62 55 ~ 496 1.5 63,240 9 ~ 25 -10~70
SC2050-11A M 20 * P 1.5 50 62 10.1 ~ 86 3.5 63,240 9 ~ 25 -10~70
SC2050-12A M 20 * P 1.5 50 62 7.8 ~ 55 4 63,240 9 ~ 25 -10~70
SC2050-13A M 20 * P 1.5 50 62 6.1 ~ 38.3 4.5 63,240 9 ~ 25 -10~70

附件

SC2525 / SC2525-NC

說明

  • M 25* pitch 1.5 或 pitch 2.0
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件
  • 本產品 PITCH 2.0 無定位螺帽
  • NC 為無消音套規格

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC2525-1 M 25 * P 1.5 ( 2.0 ) 25 78 15 ~ 69 3.2 70,200 8 ~ 27 -10~70
SC2525-2 M 25 * P 1.5 ( 2.0 ) 25 78 39 ~ 433 2.0 70,200 8 ~ 27 -10~70
SC2525-3 M 25 * P 1.5 ( 2.0 ) 25 78 108 ~ 1,733 1.2 70,200 8 ~ 27 -10~70
SC2525-1
NC		 M 25 * P 1.5
( 2.0 )		 25 78 15 ~ 69 3.2 70,200 8 ~ 27 -10~70
SC2525-2
NC		 M 25 * P 1.5
( 2.0 )		 25 78 39 ~ 433 2.0 70,200 8 ~ 27 -10~70
SC2525-3
NC		 M 25 * P 1.5
( 2.0 )		 25 78 108 ~ 1,733 1.2 70,200 8 ~ 27 -10~70

附件

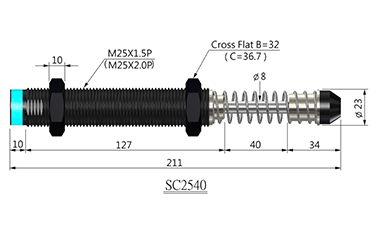

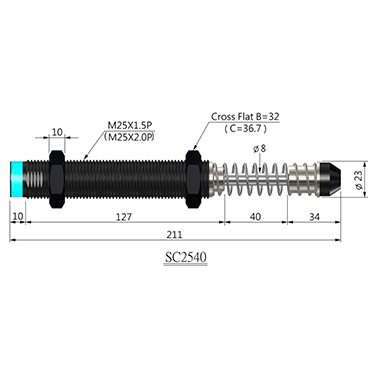

SC2540

說明

  • 牙規 M25 * pitch 1.5, pitch 2.0可選擇
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件
  • 本產品 PITCH 2.0 無定位螺帽

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC2540-1 M25 * P 1.5 ( 2.0 ) 40 122 20 ~ 108 3.5 87,840 13.7 ~ 41 -10~70
SC2540-2 M25 * P 1.5 ( 2.0 ) 40 122 50 ~ 381 2.2 87,840 13.7 ~ 41 -10~70
SC2540-3 M25 * P 1.5 ( 2.0 ) 40 122 244 ~ 1991 1.0 87,840 13.7 ~ 41 -10~70

附件

SC2550

說明

  • 牙規 M25 * pitch 1.5, pitch 2.0可選擇
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件
  • 本產品 PITCH 2.0 無定位螺帽

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC2550-1 M25 * P 1.5 ( 2.0 ) 50 140 20 ~ 124 3.7 100,800 13 ~ 28 -10~70
SC2550-2 M25 * P 1.5 ( 2.0 ) 50 140 48 ~ 124 2.4 100,800 13 ~ 28 -10~70
SC2550-3 M25 * P 1.5 ( 2.0 ) 50 140 194 ~ 2,286 1.2 100,800 13 ~ 28 -10~70

附件

SC2580

說明

  • 牙規 M25 * pitch 1.5, pitch 2.0可選擇
  • 產品以氣泡袋封口包裝590 GRASM/PC，紙盒包裝625 GRAMS/PC，附兩個螺帽
  • 定位螺帽為選購配件
  • 本產品 PITCH 2.0 無定位螺帽

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC2580-1 M25 * P 1.5 ( 2.0 ) 80 198 24.7 ~ 99 4 118,800 12 ~ 27 -10~70
SC2580-2 M25 * P 1.5 ( 2.0 ) 80 198 44 ~ 396 3.0 118,800 12 ~ 27 -10~70
SC2580-3 M25 * P 1.5 ( 2.0 ) 80 198 176 ~ 1584 1.5 118,800 12 ~ 27 -10~70

附件

SC2725 / SC2725-NC

說明

  • 牙規 M 27 * pitch 3.0或M27 *pitch 1.5
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件
  • NC 為無消音套規格

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC2725-1 M 27 * P 3.0 ( 1.5 ) 25 78 15 ~ 69 3.2 70,200 8 ~ 27 -10~70
SC2725-2 M 27 * P 3.0 ( 1.5 ) 25 78 39 ~ 433 2.0 70,200 8 ~ 27 -10~70
SC2725-3 M 27 * P 3.0 ( 1.5 ) 25 78 108 ~ 1,733 1.2 70,200 8 ~ 27 -10~70
SC2725-1
NC		 M 27 * P 3.0 ( 1.5 ) 25 78 15 ~ 69 3.2 70,200 8 ~ 27 -10~70
SC2725-2
NC		 M 27 * P 3.0 ( 1.5 ) 25 78 39 ~ 433 2.0 70,200 8 ~ 27 -10~70
SC2725-3
NC		 M 27 * P 3.0 ( 1.5 ) 25 78 108 ~ 1,733 1.2 70,200 8 ~ 27 -10~70

SC3660

說明

  • M 36 * 1.5 P
  • 產品以PE袋封口包裝，再裝入內盒，附兩個螺帽
  • 定位螺帽為選購配件

技術資料

型號 螺牙 行程
( mm )		 每次最大吸收能量
( NM )		 有效重量值 WE
( KG )		 容許速度
( M/S )		 每小時吸收能量
( NM )		 復歸彈力
( N )		 使用溫度
( °C )
SC3660-1 M 36 * P 1.5 60 260 57 ~ 231 3.0 124,800 15 ~ 58 -10~70
SC3660-2 M 36 * P 1.5 60 260 130 ~ 813 2.0 124,800 15 ~ 58 -10~70
SC3660-3 M 36 * P 1.5 60 260 520 ~ 3,250 1.0 124,800 15 ~ 58 -10~70

附件
