空油轉換系統

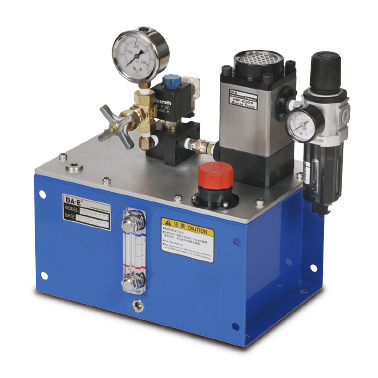

DP6300 氣動增壓油壓系統

特點

  • 具壓力檢出功能，可與機台連線。
  • 最適合於動作不頻繁，需要較長時間持壓之油壓壓力可保持。
  • 泵浦的出口壓力與空氣壓力成正比，輸出壓力依調節輸入空壓而變化。
  • 可依需要搭配不同出力 ( 24 ~ 480 kg / cm2 )、不同流量之泵浦及不同型式之迴路控制系統。
  • 輸出油壓達設定壓力及停止動作，節省能源。
  • 若輸出壓力下降則自動補壓，具恆壓保壓功能。

訂購代號 Ordering code

1 系列 氣動增壓油壓泵浦
2 泵浦型式 HP-6300
3 泵浦出力 對照泵浦規格表
4. 控制方式 T : 插式控制閥 A : 標準控制閥
5. 迴路數 1: 1迴路 2: 2迴路 3: 3迴路
6 線圈電壓 A1: AC110V, 50/60 Hz A2: AC220V, 50/60 Hz D2: DC24V

使用中注意事項

  • 油箱內之液壓油宜每二年或油劣化時，予以換新。
  • 經常檢查油箱之油量是否足夠 ( 不可低於油面計之 " L " 下限 )。
  • 若需經常補充油量時，則屬於外部洩漏，應再檢查管路或外接部品是否有異常之漏油現象。
  • 氣動油壓泵浦單元的空氣源，應除去水分保持乾燥 ( 建議安裝空氣乾燥機或濾水器 )，以防止產生水垢而損壞或影響泵浦其他功能。

    • 尺寸圖 Dimensions

    迴路圖 Circuit diagram
