SP 油壓支撐缸
產品簡介
- 油壓支撐缸使用於機械加工時，減少振動，防止變形，以及吸收切削力，提升加工精度與品質。
- 油壓缸採用進口油封及零件，耐高壓，確保品質與使用壽等命。
- 操作時充油速度不可太快，以避免接觸工件時，頂桿撞擊工件。

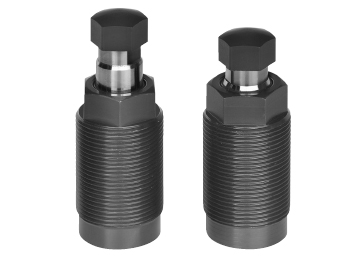

- SP- 16 螺栓式體積小，使用於夾具上，可在最小空間中排列使用。
- LSP- 16 低壓支撐缸，使用於低油壓系統，操作壓力 50 kg/cm2 以內即可獲得高壓之頂持力量。
- SP - AH 空油兩用型支撐缸，適用於純空壓系統或低油壓之夾治具低壓動力源即可獲得支撐力量。
型式簡介
- A 型：彈簧頂出型， 頂桿伸出於最高頂出位置，工件接觸頂桿時由彈簧控制接觸力量， 油壓操作充油將心軸鎖緊，而產生支撐力。
- B 型：油壓頂出型，頂捍於最低位置，由油壓操作充油時頂出，並以彈簧控制接觸工件力量，油壓持續加壓將心軸鎖緊而產生支撐力。
注意事項
- SP - 16 及 LSP - 16 頂捍螺帽，可位實際需要蓋起作更換，頸部有一 0 型環為頂桿中心孔密封用，仍需加工裝配 0 型環，不得隨意丟棄。
- LSP- 16 如與其他治具用單動油壓缸，使用於同一套治具時，支撐缸迴路需單獨控制。
HSP 高壓支撐缸 Rod:ø16 mm Pmax:500 kg/cm2
結構圖
Dimensional table
SP 高壓支撐缸 Rod:ø25 mm Pmax:500 kg/cm2
特性資料
結構圖
SP 高壓支撐缸 Rod:ø32. ø40 mm Pmax:500 kg/cm2
結構圖
SP 高壓支撐缸 Rod:ø32. ø40 mm Pmax:500 kg/cm2
結構圖
LSP 低油壓支撐缸 LAM. LWM Rod:ø16 mm Pmax:70 kg/cm2
結構圖
SP - AH 空油壓兩用型支撐缸 Rod:ø18 mm Pmax:70 kg/cm2
訂購代號
※ 註：附 A. B 型式調整螺絲
- A ： 彈簧頂出型 － 往內調整
- B ： 油壓頂出型 － 往外調整
結構圖
