氣壓缸

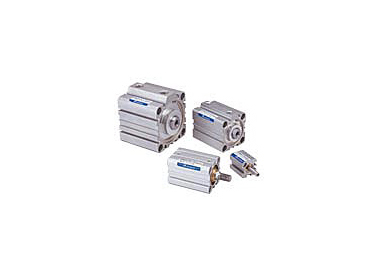

薄型 ( 治具 ) 氣壓缸 - MCJT

特點

  • 氣缸內徑 : φ 12 ~ 100 ( mm )
  • 本公司追求效率成本及容易安裝使用 ， 而設計出的產品 。
  • 此系列產品之安裝 ， 全部使用沉頭孔牙設計的安裝方式 ， 不需任何固定腳架 ， 達到節省配置空間的要求 。
  • 本體使用精心挑選的鋁合金素材 ， 經過硬質陽極處理 ； 更具耐磨耐蝕性 ， 配合精密的組裝技術 ； 並且藉由嚴格地全數檢查 ， 達到可絕對信賴的品質要求
    • 。
  • 於缸體擠製時 ， 於外圍預留裝配槽 ； 使傳感器在安裝固定及位置調整時 ， 均極其簡單 。

訂購代號

詳細規格

作動方式 複動型 / 押出型 / 引入型
氣缸內徑 ( mm ) 12 , 16 , 20 , 25 , 32 , 40 , 50 , 63 , 80 , 100
配管口徑尺寸 M5 × 0.8 , Rc 1 / 8 , Rc 1 / 4 , Rc 3 / 8
使用流體 空氣
使用壓力範圍 複動 : 0.02 ~ 1 MPa
單動 : 0.1 ~ 1 MPa
耐壓力 1.5 MPa
周圍溫度 －5 ℃ ~ ＋ 60 ℃ ( 不凍結 )
使用速度範圍 50 ~ 500 mm / sec
傳感器 RCB , RCE , RCE1

相關配件

產品名稱   產品敘述
傳感器 / RCB RCB ( 有接點 ) 、 RNB ( 無接點 NPN ) 、 RPB ( 無接點 PNP ) , 適用氣缸型號 : MCJA , MCJQ2 , MCJT , MCJS , MCGA , MCGJ , MCDA , MCDB , MCRA , MCKB , MSB * , MSLD
傳感器 / RCE RCE ( 有接點 ) 、 RNE ( 無接點 NPN ) 、 RPE ( 無接點 PNP ) , 適用氣缸型號 ： MCJA , MCJQ , MCJT , MCJS , MCFA , MCGB , MCGD , MCGJ , MCG3 , MCDA , MCSH , MCSS , MCRA , MCKB , MCHA , MCHB , MSB * , MSL *
RCE : 使用電壓範圍 : 5 ~ 220 V DC / AC , RNE , RPE : 使用電壓範圍 : 5 ~ 30 V DC
傳感器 / RCE1 RCE1 ( 有接點 , 適用氣缸型號 ： MCJA , MCJQ , MCJT , MCJS , MCFA , MCGB , MCGD , MCGJ , MCG3 , MCDA , MCSH , MCSS , MCRA , MCKB , MCHA , MCHB , MSB * , MSL * , RCE1 : 使用電壓範圍 : 5 ~ 120 V DC / AC
浮動接頭 / MFC 消除兩軸間因連結誤差 ，所產生的干涉現象 。可適度放大配合件之加工精度 。符合體積小 ，高抗拉 、抗壓強度要求 。
魚眼接頭 / PHS 屬陰螺紋連結 ；屬崁入式的銅襯結構 ；具注黃油嘴 ； 柄部本體材質屬構造用碳鋼 ；球體屬高碳鉻軸承鋼 。
