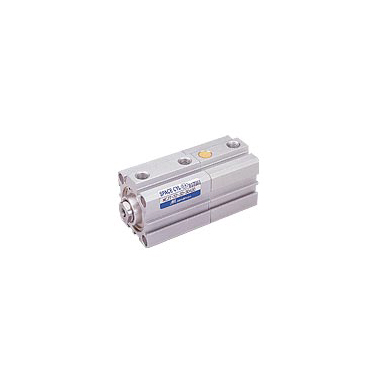

多位置型 - 薄型氣壓缸 - MCJT-3
特點
- 氣缸內徑 : φ 12 ~ 100 ( mm ) ， 本體使用精心挑選的鋁合金素材 ， 經過硬質陽極處理 ； 更具耐磨耐蝕性 ， 配合精密的組裝技術 ； 並且藉由嚴格地全數檢查 ， 達到可絕對信賴的品質要求 。
訂購代號
詳細規格
| 作動方式 | 複動型 / 押出型 / 引入型 , 複動型 |
| 氣缸內徑 ( mm ) | 12 ~ 100 |
| 配管口徑尺寸 | M 5 × 0.8 , Rc 1 / 8 , Rc 1 / 4 , Rc 3 / 8 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 複動 : 0.02 ~ 1 MPa 單動 : 0.1 ~ 1 MPa |
| 耐壓力 | 1.5 MPa |
| 周圍溫度 | －5 ℃ ~ ＋ 60 ℃ ( 不凍結 ) |
| 使用速度範圍 | 50 ~ 500 mm / sec |
| 傳感器 | RCB , RCE , RCE1 |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RCB |  |
RCB ( 有接點 ) 、 RNB ( 無接點 NPN ) 、 RPB ( 無接點 PNP ) , 適用氣缸型號 : MCJA , MCJQ2 , MCJT , MCJS , MCGA , MCGJ , MCDA , MCDB , MCRA , MCKB , MSB * , MSLD | ||
| 傳感器 / RCE |  |
RCE ( 有接點 ) 、 RNE ( 無接點 NPN ) 、 RPE ( 無接點 PNP ) , 適用氣缸型號 ： MCJA , MCJQ , MCJT , MCJS , MCFA , MCGB , MCGD , MCGJ , MCG3 , MCDA , MCSH , MCSS , MCRA , MCKB , MCHA , MCHB , MSB * , MSL * RCE : 使用電壓範圍 : 5 ~ 220 V DC / AC , RNE , RPE : 使用電壓範圍 : 5 ~ 30 V DC |
||
| 傳感器 / RCE1 |  |
RCE1 ( 有接點 , 適用氣缸型號 ： MCJA , MCJQ , MCJT , MCJS , MCFA , MCGB , MCGD , MCGJ , MCG3 , MCDA , MCSH , MCSS , MCRA , MCKB , MCHA , MCHB , MSB * , MSL * , RCE1 : 使用電壓範圍 : 5 ~ 120 V DC / AC | ||
| 浮動接頭 / MFC |  |
消除兩軸間因連結誤差 ，所產生的干涉現象 。可適度放大配合件之加工精度 。符合體積小 ，高抗拉 、抗壓強度要求 。 | ||
| 魚眼接頭 / PHS |  |
屬陰螺紋連結 ；屬崁入式的銅襯結構 ；具注黃油嘴 ； 柄部本體材質屬構造用碳鋼 ；球體屬高碳鉻軸承鋼 。 | ||
