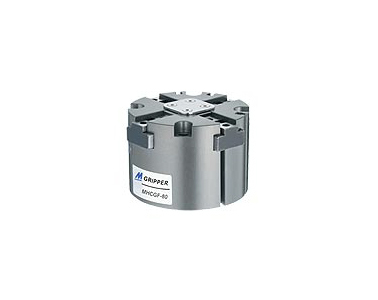

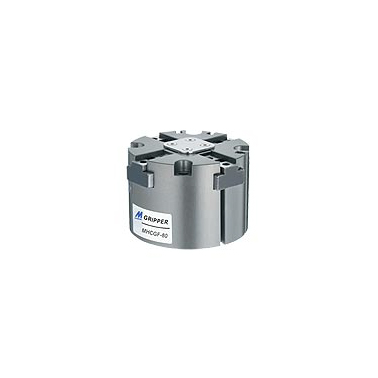

超薄四爪機械手
特點
- 本體寬度 : φ 50 , 64 , 80 , 100 , 125 ( mm ) 。
- 採四爪同動之設計 ， 可夾取方型及圓型之工件 。
- 全系列夾爪安裝尺寸皆與 MCHG 系列尺寸相同可互換 。
- 超薄之本體設計 ， 更能節省安裝空間 ， 且夾持力比一般廠牌更強 。
- 本體經特殊超硬處理 ， 耐磨耗 ， 非一般陽極處理所能比擬 。
- 全系列皆可附加埋入式傳感器及頂料機構 。
訂購代號
詳細規格
| 作動方式 | 複動型 |
| 本體寬度 ( mm ) | 50 , 64 , 80 , 100 , 125 |
| 開閉行程 ( mm ) | 8 , 12 , 16 , 20 , 26 |
| 使用流體 | 空氣 |
| 使用壓力範圍 | 0.2 ~ 0.8 MPa |
| 作動公差 ( mm ) | 0.05 |
| 周圍溫度 | －10 ℃ ~ ＋ 60 ℃ ( 不凍結 ) |
| 給油 | 不需給油 |
| 傳感器 | RH ： 磁簧開關 , RHN ： NPN , RHP ： PNP |
| 重量 | 0.24 , 0.42 , 0.85 , 1.51 , 2.45 kg |
| 備註 | ※ 夾指滑動部份需定期給潤滑油 。 |
相關配件
| 產品名稱 | 產品敘述 | |||
|---|---|---|---|---|
| 傳感器 / RH |  |
RH ( 有接點 ) 、 RHN ( 無接點 NPN ) 、 RHP ( 無接點 PNP ) , 適用氣缸型號 : MCHG , MCHGH , MCHGF , MCHQ , MCRH 。 | ||
