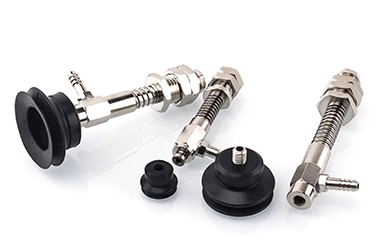

PAF 直立配管型單層吸盤
Ø 5 ~ Ø 8 詳細規格
| 型號 | 盤徑 A | 總長 B | 配合尺寸 |
|---|---|---|---|
| PAF-05 | Ø 5 | 30.5 | PU 管 Ø 6 X 4 |
| PAF-06 | Ø 6 | 31 | PU 管 Ø 6 X 4 |
| PAF-08 | Ø 8 | 31 | PU 管 Ø 6 X 4 |
Ø 10 ~ Ø 15 詳細規格
| 型號 | 盤徑 A | 總長 B | 配合尺寸 |
|---|---|---|---|
| PAF-10 | Ø 10 | 46 | PU 管 Ø 6 X 4 |
| PAF-15 | Ø 15 | 46 | PU 管 Ø 6 X 4 |
Ø 20 ~ Ø 50 詳細規格
| 型號 | 盤徑 A | 總長 B | 配合尺寸 |
|---|---|---|---|
| PAF-20 | Ø 20 | 56 | PU 管 Ø 6 X 4 |
| PAF-25 | Ø 25 | 60 | PU 管 Ø 6 X 4 |
| PAF-30 | Ø 30 | 58 | PU 管 Ø 6 X 4 |
| PAF-35 | Ø 35 | 60 | PU 管 Ø 6 X 4 |
| PAF-40 | Ø 40 | 60 | PU 管 Ø 6 X 4 |
| PAF-50 | Ø 50 | 61 | PU 管 Ø 6 X 4 |
Ø 60 尺寸圖
Ø 80 尺寸圖
