PBF 直立配管型雙層吸盤

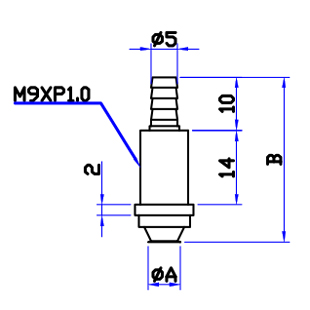

Ø 6 ~ Ø 8 詳細規格
| 型號 | 盤徑 A | 總長 B | 配合尺寸 |
|---|---|---|---|
| PBF-06 | Ø 6 | 33 | PU 管 Ø 6 X 4 |
| PBF-08 | Ø 8 | 33 | PU 管 Ø 6 X 4 |

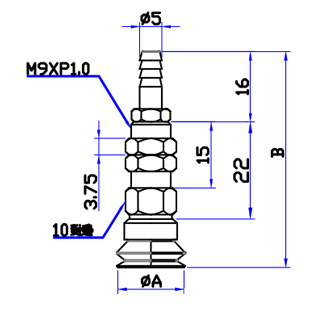

Ø 10 ~ Ø 15 詳細規格
| 型號 | 盤徑 A | 總長 B | 配合尺寸 |
|---|---|---|---|
| PBF-10 | Ø 10 | 47.5 | PU 管 Ø 6 X 4 |
| PBF-15 | Ø 15 | 49 | PU 管 Ø 6 X 4 |

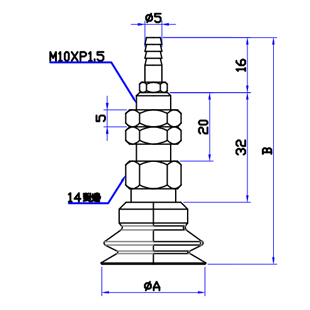

Ø 20 ~ Ø 50 詳細規格
| 型號 | 盤徑 A | 總長 B | 配合尺寸 |
|---|---|---|---|
| PBF-20 | Ø 20 | 61 | PU 管 Ø 6 X 4 |
| PBF-25 | Ø 25 | 62 | PU 管 Ø 6 X 4 |
| PBF-30 | Ø 30 | 66 | PU 管 Ø 6 X 4 |
| PBF-35 | Ø 35 | 66 | PU 管 Ø 6 X 4 |
| PBF-40 | Ø 40 | 66 | PU 管 Ø 6 X 4 |
| PBF-50 | Ø 50 | 68 | PU 管 Ø 6 X 4 |

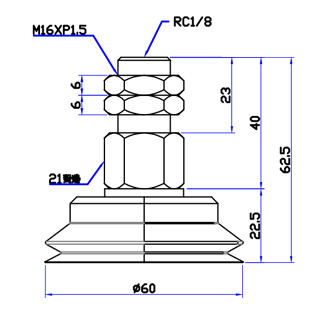

Ø 60 尺寸圖

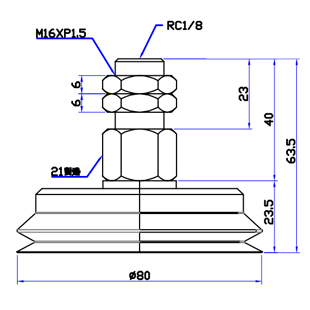

Ø 80 尺寸圖
