FC210 流量開關
特點
- 傳感器與控制器 : 流量 / 壓力 / 溫度 / 液位 / 位置
- 在線式安裝，機械式流量開關，用於液體或氣體介質。
- 堅固的塑膠，鋁或不鏽 鋼外殼可選。
- 極小的壓力損失，良好的重複性，抗污能力，機械部分與電子部分完 全隔離，適用於小流量經濟型。
- 附開關設定刻度，使用者無須在現場設定。
- LED 顯示 示開關狀態，雙開關量輸出可供選擇。
- 產品應用 : 氣液兩用型，工業自動化 / 機械設備 / 空氣壓縮工業 / 制冷及空調。
外觀尺寸
技術參數
| 設定範圍 | 詳細請看參數表 |
|---|---|
| 精確度 | 總量程 ±20% |
| 遲滯 | 視開關點而定，最小 0.3 L/min |
| 開關設定刻度 ( 安裝位置 ) | 介質為水，溫度 20°C，水平安裝狀態進行標定的 ( 介質和溫度變化會對開關值略有影響 ) |
| LED 顯示 | 直流供電 LED 顯示開關狀態，交流無 LED 顯示 |
| 接線方式 | M12 接插件 |
| 輸出 | 乾簧開關，容量 24VDC / 250VAC，100mA |
| 耐壓力 | 10 bar ( 塑料 ) / 50 bar ( 鋁型 ) / 100 bar ( 不鏽鋼 ) |
| 平均壓力損失 | 0.3 bar ( 在 25 L/min ) |
| 介質溫度 | 最大 100°C |
| 防護等級 | IP65 |
| FC210 / S 材質 | 外殼 - POM 塑料 / 活塞 - POM 塑料 / 密封 - NBR |
| FC210 / L 材質 | 外殼 - 陽極氧化鋁 / 活塞 - POM 塑料 / 密封 - NBR |
| FC210 / X 材質 | 外殼 - 不鏽鋼 / 活塞 - POM 塑料 / 密封 - NBR |
型號
| 型號 | 壓力 (bar) | 最大流量 L/min (水) |
可調範圍 L/min (水) |
G (mm) |
L (mm) |
H (mm) |
B (mm) |
X (mm) |
重量 (KG) |
|---|---|---|---|---|---|---|---|---|---|
| FC210- 020...L(S)008 |
50 | 40 | 0.6(0.3)...8(7) | G 3/4 | 109 | 54 | 34 | 15 | 0.23 (0.65) |
| FC210- 025...L(S)008 |
50 | 40 | 0.6(0.3)...8(7) | G 1 | 109 | 56 | 40 | 15 | 0.32 (0.82) |
| FC210- 008...L(S)015 |
50 | 40 | 1(0.5)...15(13) | G 1/4 | 93 | 52 | 30 | 12 | 0.22 (0.53) |
| FC210- 010...L(S)015 |
50 | 40 | 1(0.5)...15(13) | G 3/8 | 93 | 52 | 30 | 12 | 0.20 (0.51) |
| FC210- 015...L(S)015 |
50 | 40 | 1(0.5)...15(13) | G 1/2 | 93 | 52 | 30 | 12 | 0.18 (0.48) |
| FC210- 020...L(S)015 |
50 | 40 | 1(0.5)...15(13) | G 3/4 | 109 | 54 | 34 | 15 | 0.23 (0.65) |
| FC210- 025...L(S)015 |
50 | 40 | 1(0.5)...15(13) | G 1 | 109 | 56 | 40 | 15 | 0.32 (0.82) |
| FC210- 015...L(S)025 |
50 | 40 | 2(0.8)...25(25) | G 1/2 | 93 | 52 | 30 | 12 | 0.18 (0.48) |
| FC210- 020...L(S)025 |
50 | 40 | 2(0.8)...25(25) | G 3/4 | 109 | 54 | 35 | 15 | 0.23 (0.65) |
| FC210- 025...L(S)025 |
50 | 40 | 2(0.8)...25(25) | G 1 | 109 | 56 | 40 | 15 | 0.32 (0.82) |
| FC210- 020...L(S)070 |
50 | 40 | 27(21)...70(66) | G 3/4 | 115 | 62 | 40 | 15 | 0.23 (0.65) |
| FC210- 025...L(S)070 |
50 | 40 | 27(21)...70(66) | G 1 | 115 | 62 | 40 | 15 | 0.32 (0.82) |
安裝說明
安裝注意事項 !
1 為避免觸電及損壞設備，在接線或進行調試時，應切斷電源。
2 接線時，絕對禁止調整除微動開關接線端子、接地螺絲外的其他螺絲。
接線圖
開關為常開觸點
禁止白黑兩線直接接入電源正負極，否則將導致開關短路。

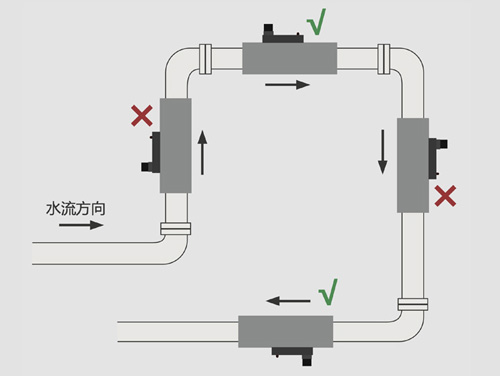

安裝範例
