金屬調速
訂購代號 / Order No.
型式 / Type
流體方向控制 / Control Direction
無記號 ( No code ) : 排氣控制 / Meter-out control
A : 進氣控制 / Meter-in control
接頭本體流量符號 / Flow Direction Symbols on Body
| 排氣控制 / Meter-out control |
 |
 |
| 進氣控制 / Meter-in control |
 |
 |
配管徑 ( Ø D ) / Tube Dia. ( Ø D )
| 公制 ( MM ) | ||
|---|---|---|
| 編號 ( Code ) | 4 | 6 |
| 尺寸 ( Dia ) | Ø 4 | Ø 6 |
牙徑 ( Ø D ) / Thread Size| 公制牙 Metric Thread | 管用斜牙 ( PT 斜牙 ) BSPT Thread |
||
|---|---|---|---|
| 編號 ( Code ) | M 3 | M 5 | 01 |
| 尺寸 ( Size ) | M 3 x 0.5 | M 5 x 0.8 | PT 1 / 8 |
構造圖 / Construction
包裝 : 1 個 / 袋 ( Package : 1 pc. in a bag )
* 可直接配管 ，省時 、 省工及降低成本 。
* 本體可 360 度轉動 ，可自由設定配管方向 。
* 本體之金屬部分是以銅及不鏽鋼製成 ，表面鍍鉻及鎳更加美觀 。
* 管之夾爪亦用不鏽鋼製成 ，可長期使用不會因彈性疲乏造成脫落而產生事故 。
* Minimizes installation time and cost.
* Body swivels 360 ° , swivel type allows free setting of piping .
* The metal part of body is made up of brass and stainless steel.It's chromaim and nickel-plating surface and beautiful exterior.
* The claw is made up of stainless steel to keep using for a long time without elastic exhaustion.
規格 / Specifications
| 使用流體 / Fluid admitted |
空氣 / Air |
| 使用壓力範圍 / Service pressure range |
0 ~ 9 kgf / cm 2 ( 0 ~ 900 kPa ) |
| 逆止閥作動壓力 / Check vale operating pressure |
0 .5 kgf / cm 2 ( 50 kPa ) |
| 使用溫度範圍 / Service temperature range |
0 ~ 60 ° C |

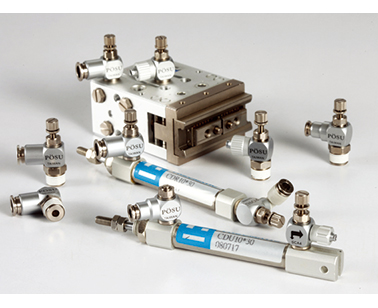

金屬調速接頭 Metal Speed Controller
SB
彎頭型 Elbow
 |
 |
 |
單位 ( Unit ) : m / m |
| Model 型式 |
Tube dia. ØD 管外徑 |
ØP | L | R | J | C | H | F | Mass (g) 重量 |
Orifice 流量孔徑 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | ||||||||||
| SB □ 4 - M 3 | 4 | 8 | 18.3 | M 3 X 0.5 | 10 | 7 | 28.6 | 26.3 | – | 13.4 | 1.2 |
| SB □ 4 - M 5 | M 5 X 0.8 | – | 13.6 | 2 | |||||||
| SB □ 4 - 01 | PT 1 / 8 | 10 | 18 | 2.2 | |||||||
| SB □ 6 - M 3 | 6 | 10 | 18.8 | M 3 X 0.5 | 10 | 7 | 28.6 | 26.3 | – | 13.4 | 1.2 |
| SB □ 6 - M 5 | M 5 X 0.8 | – | 13.6 | 3.8 | |||||||
| SB □ 6 - 01 | PT 1 / 8 | 10 | 18 | 3.8 | |||||||
SC
飛速型 Compression
|
|
|
單位 ( Unit ) : m / m |
| Model 型式 |
Tube dia. ØD 管外徑 |
ØP | L | R | J | C | H | F | Mass (g) 重量 |
Orifice 流量孔徑 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | ||||||||||
| SC □ 4 - M 3 | 4 | 8 | 16.8 | M 3 X 0.5 | 10 | 7 | 28.6 | 26.3 | 7.5 | 11.8 | 1.2 |
| SC □ 4 - M 5 | M 5 X 0.8 | 13.6 | 2 | ||||||||
| SC □ 4 - 01 | PT 1 / 8 | 18 | 2.2 | ||||||||
| SC □ 6 - M 3 | 6 | 10 | 17.3 | M 3 X 0.5 | 10 | 7 | 28.6 | 26.3 | 10 | 13 | 1.2 |
| SC □ 6 - M 5 | M 5 X 0.8 | 13.6 | 3.8 | ||||||||
| SC □ 6 - 01 | PT 1 / 8 | 18 | 3.8 | ||||||||
SD
安全調節型 Recessed Screw
|
|
|
單位 ( Unit ) : m / m |
| Model 型式 |
Tube dia. ØD 管外徑 |
ØP | L | R | J | C | H | F | Mass (g) 重量 |
Orifice 流量孔徑 |
|---|---|---|---|---|---|---|---|---|---|---|
| SD □ 4 - M 5 | 4 | 8 | 18.3 | M 5 X 0.8 | 10 | 7 | 18 | – | 11.8 | 2 |
| SD □ 4 - 01 | PT 1 / 8 | 18.9 | 10 | 16.6 | 2.2 | |||||
| SD □ 6 - M 5 | 6 | 10 | 18.8 | M 5 X 0.8 | 10 | 7 | 18 | – | 11.6 | 3.8 |
| SD □ 6 - 01 | PT 1 / 8 | 18.9 | 10 | 16.4 | 3.8 |
SF
直型 Straight
|
|
|
單位 ( Unit ) : m / m |
| Model 型式 |
Tube dia. ØD 管外徑 |
ØP | L | L 2 | R | J | C | H | F | Mass (g) 重量 |
Orifice 流量孔徑 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | |||||||||||
| SF □ 4 - M 3 | 4 | 8 | 17.6 | 15.1 | M 3 X 0.5 | 10 | 7 | 28.6 | 26.3 | – | 12.4 | 1.2 |
| SF □ 4 - M 5 | M 5 X 0.8 | – | 13.6 | 2 | ||||||||
| SF □ 4 - 01 | PT 1 / 8 | 10 | 18 | 2.2 | ||||||||
| SF □ 6 - M 3 | 6 | 10 | 20.2 | 16.1 | M 3 X 0.5 | 10 | 7 | 28.6 | 26.3 | – | 13.4 | 1.2 |
| SF □ 6 - M 5 | M 5 X 0.8 | – | 13.6 | 3.8 | ||||||||
| SF □ 6 - 01 | PT 1 / 8 | 10 | 18 | 3.8 | ||||||||
SDF
直型 ( 安全調節型 ) Straight ( With Recessed Screw )
|
|
|
單位 ( Unit ) : m / m |
| Model 型式 |
Tube dia. ØD 管外徑 |
ØP | L | L 2 | R | J | C | H | F | Mass (g) 重量 |
Orifice 流量孔徑 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SDF □ 4 - M 5 | 4 | 8 | 17.6 | 15.1 | M 5 X 0.8 | 10 | 7 | 18 | – | 10.2 | 2 |
| SDF □ 4 - 01 | PT 1 / 8 | 19 | 10 | 17.2 | 2.2 | ||||||
| SDF □ 6 - M 5 | 6 | 10 | 20.2 | 16.1 | M 5 X 0.8 | 10 | 7 | 18 | – | 11.6 | 3.8 |
| SDF □ 6 - 01 | PT 1 / 8 | 19 | 10 | 17.8 | 3.8 |
