關斷型接頭
訂購代號 / Order No.
型式 / Type
配管徑 ( Ø D ) / Tube Dia. ( Ø D )
| 公制 ( MM ) | ||
|---|---|---|
| 編號 ( Code ) | 4 | 6 |
| 尺寸 ( Dia ) | Ø 4 | Ø 6 |
牙徑 / Thread Size| 管用斜牙 ( PT 斜牙 ) BSPT Thread |
|
|---|---|
| 編號 ( Code ) | 01 |
| 尺寸 ( Size ) | PT 1 / 8 |
脫離環顏色 / Release Ring Color| 編號 ( Code ) | 無記號 No code |
W | NI |
| 尺寸 ( Dia ) | 黑 Black |
象牙白 Ivory |
金屬 Metallic |
構造圖 / Construction
包裝 : 1 個 / 袋 ( Package : 1 pc. in a bag )
*
的關斷型接頭是針對設備和迴路在檢測及維修時仍需要維持壓力狀態所設計 。

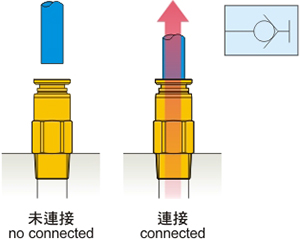

* 未連接管路時 ，工作流體閉鎖於迴路中不流出 。
* 連接管路後 ，工作流體即刻暢通 ( 雙向 、 非單一向 ) 。
fitting enable circuits and machinery to stay under pressure when being checked and maintained.* Prevents fluid flow when there is no tube connected.
* Conversely , when connected , the compressed air flow is restored in both directions.
規格 / Specifications
| 使用流體 / Fluid admitted |
空氣 / Air |
| 使用壓力範圍 / Service pressure range |
0 ~ 9 kgf / cm 2 ( 0 ~ 900 kPa ) |
| 使用溫度範圍 / Service temperature range |
0 ~ 60 ° C |
關斷型接頭 Stop Fitting
PCS
直型 Straight
 |
 |
 |
單位 ( Unit ) : m / m |
| Model 型式 |
Tube dia. ØD 管外徑 |
ØP | L | B | C | A | R | H | Mass (g) 重量 |
Orifice 流量孔徑 |
|---|---|---|---|---|---|---|---|---|---|---|
| PCS 4 - 01 | 4 | 8 | 21.1 | 24.6 | 14.2 | 7 | PT 1 / 8 | 10 | 8.4 | 2.7 |
| PCS 6 - 01 | 6 | 10 | 23.9 | 27.2 | 15.4 | 7 | PT 1 / 8 | 10 | 8.8 | 4.5 |
PCS
直型 ( 白 ) Straight ( Ivory )
|
|
|
單位 ( Unit ) : m / m |
| Model 型式 |
Tube dia. ØD 管外徑 |
ØP | L | B | C | A | R | H | Mass (g) 重量 |
Orifice 流量孔徑 |
|---|---|---|---|---|---|---|---|---|---|---|
| PCS 4 - 01 - W | 4 | 8 | 21.1 | 24.6 | 14.2 | 7 | PT 1 / 8 | 10 | 8.4 | 2.7 |
| PCS 6 - 01 - W | 6 | 10 | 23.9 | 27.2 | 15.4 | 7 | PT 1 / 8 | 10 | 8.8 | 4.5 |
PCS - NI
直型 Straight
|
|
|
單位 ( Unit ) : m / m |
| Model 型式 |
Tube dia. ØD 管外徑 |
ØP | L | B | C | A | R | H | Mass (g) 重量 |
Orifice 流量孔徑 |
|---|---|---|---|---|---|---|---|---|---|---|
| PCS 4 - 01 - NI | 4 | 8 | 20.8 | 24.3 | 13.9 | 7 | PT 1 / 8 | 10 | 9.3 | 2.7 |
| PCS 6 - 01 - NI | 6 | 10 | 24.5 | 26.8 | 15 | 7 | PT 1 / 8 | 10 | 9.6 | 4.5 |
