零配件

配管模組

訂購代號 / Order No.

 氣壓出口型式 / Air Outlet Port Type

編號 ( Code ) 型式 ( Type )
Q 通用快插型 Universal Quick
C 通用飛速型 Universal Compress
 氣壓出口尺寸 / Air Outlet Port Size

  公制 ( MM )
編號 ( Code ) 4 6 8 10 12
尺寸 ( Dia ) Ø 4 Ø 6 Ø 8 Ø 10 Ø 12
 氣壓出口數目 / Number Of Air Outlet Ports
氣壓出口處如遇到不同尺寸時 ，可重複 和 步驟組合 。 ( 參考 [ 不同尺寸組合範例 ] 中的圖 )
Air outlet ports of different size can be combined by repeating and . ( see example [ Example Of Combination Different Size ] )

 氣壓入口形式 / Air Supply Port Type

編號 ( Code ) 公制 ( MM )
無記號
( No code )		 無記號 / 直型 No Code / Straight
L 彎型 / Elbow
M 接頭 / Joint
B 固定型 / Bracket
 氣壓入口尺寸 / Air Supply Port Size

接頭管徑 / Joint Dia.

  公制 ( MM )
編號 ( Code ) 4 6 8 10 12
尺寸 ( Dia ) Ø 4 Ø 6 Ø 8 Ø 10 Ø 12
牙徑 / Thread Size

  公制 ( MM )
編號 ( Code ) 01 02 03 04
尺寸 ( Size ) PT 1 / 8 PT 1 / 4 PT 3 / 8 PT 1 / 2
 組立用牙徑 / Connecting Thread Size

  公制 ( MM )
編號 ( Code ) 08 10 14 18
尺寸 ( Size ) M 8 x 0.75 M 10 x 0.75 M 14 x 1.0 M 18 x 1.0
 顏色 / Color

編號 ( Code ) 無記號
No code		 W * BU
顏色 ( Color ) 標準 ( 黑 )
Black		 象牙白
Ivory		 藍
Blue
* 僅有 PHC 有藍色 / Blue only for PHC

構造圖 / Construction

包裝 : 10 個 / 袋 ( Package : 10 pcs in a bag )

* 可從主要配管上集中分配 ，符合集中 、 分配配管的用途 。
* 使用內六角板手即可拆裝快速配管 。
* 360 度配合隨意的空氣配管取出方向。

* The Main Block are manifold blocks designed for main piping as well as concentrated branching.
* Use the hex. holed spanner to easy assembly.
* Body swivels 360 ° , swivel type allows free setting of piping.

規格 / Specifications

使用流體 /
Fluid admitted		 空氣 、真空 / Air 、 Vacuum
使用壓力範圍 /
Service pressure range 		0 ~ 9 kgf / cm 2 ( 0 ~ 900 kPa )
使用真空壓力 ( 負壓 ) /
Negative pressure 		- 750 mmHg ( 10 Torr )
使用溫度範圍 /
Service temperature range 		0 ~ 60 ° C

不同尺寸組合範例 / Example Of Combination Different Size

組合範例 / Example of combination

組合方法 / Method of combination

配管模組 Main Block

PHQ
通用快插型接頭 Universal Quick

單位 ( Unit ) : m / m

Model
型式		 Tube dia.
ØD
管外徑		 M A 1 A 2 L 1 L 2 P 1 E B H 1 H 2 Mass (g)
重量		 Orifice
流量孔徑
PHQ - 0804 4 M 8 X 0.75 5 3 15 7.5 11.5 13.6 20 6 5 10.4 4.1
PHQ - 0806 6 11.5 13.6 9.0 5.1
PHQ - 0808 8 14.8 13.6 11.2 5.1
PHQ - 1004 4 M 10 X 0.75 5 3 16 8 12.3 17.7 21 8 6 17.2 4
PHQ - 1006 6 12.3 17.7 17.4 6.1
PHQ - 1008 8 15 17.7 18 6.4
PHQ - 1010 10 18 17.7 26.4 6.4
PHQ - 1404 4 M 14 X 1.0 5 3 20.5 10.3 12.3 21.8 25.5 12 10 27 4
PHQ - 1406 6 12.3 21.8 26.2 6
PHQ - 1408 8 15 22 27.8 8
PHQ - 1410 10 18 22 30.6 10
PHQ - 1412 12 21.5 21.1 22.3 35.6 10.3
PHQ - 1808 8 M 18 X 1.0 5.5 3 24.5 12.3 21 27.4 30 16 12 54.2 8
PHQ - 1810 10 18 49.6 10.2
PHQ - 1812 12 21 52.2 10.2

PHQ
通用快插型接頭 ( 白 ) Universal Quick ( Ivory )

單位 ( Unit ) : m / m

Model
型式		 Tube dia.
ØD
管外徑		 M A 1 A 2 L 1 L 2 P 1 E B H 1 H 2 Mass (g)
重量		 Orifice
流量孔徑
PHQ - 0804 - W 4 M 8 X 0.75 5 3 15 7.5 11.5 13.6 20 6 5 10.4 4.1
PHQ - 0806 - W 6 11.5 13.6 9.0 5.1
PHQ - 0808 - W 8 14.8 13.6 11.2 5.1
PHQ - 1004 - W 4 M 10 X 0.75 5 3 16 8 12.3 17.7 21 8 6 17.2 4
PHQ - 1006 - W 6 12.3 17.7 17.4 6.1
PHQ - 1008 - W 8 15 17.7 18 6.4
PHQ - 1010 - W 10 18 17.7 26.4 6.4
PHQ - 1404 - W 4 M 14 X 1.0 5 3 20.5 10.3 12.3 21.8 25.5 12 10 27 4
PHQ - 1406 - W 6 12.3 21.8 26.2 6
PHQ - 1408 - W 8 15 22 27.8 8
PHQ - 1410 - W 10 18 22 30.6 10
PHQ - 1412 - W 12 21.5 21.1 22.3 35.6 10.3
PHQ - 1808 - W 8 M 18 X 1.0 5.5 3 24.5 12.3 21 27.4 30 16 12 54.2 8
PHQ - 1810 - W 10 18 49.6 10.2
PHQ - 1812 - W 12 21 52.2 10.2

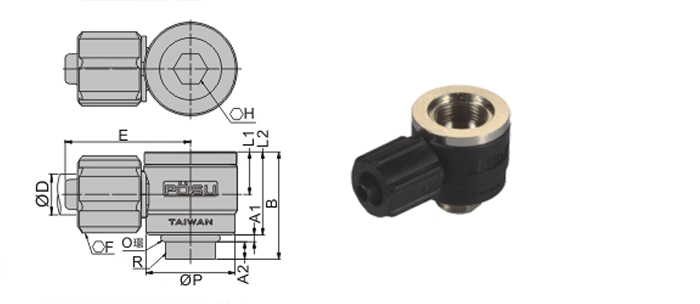

PHC
通用飛速型接頭 Universal Compress

單位 ( Unit ) : m / m

Model
型式		 Tube dia.
ØD
管外徑		 M A 1 A 2 L 1 L 2 Ø P E B F H Orifice
流量孔徑
PHC - 0806 6 M 8 X 0.75 1.3 3.6 7.4 15.2 13.6 22.4 20.1 11.5 5 3
PHC - 0808 8 7.4 23 13.7
PHC - 1006 6 M 10 X 0.75 1.5 3.5 7 16.6 17.8 24.6 21.5 11.5 6 4
PHC - 1008 8 8.5 25.1 13.7
PHC - 1010 10 10.5 26 16.5
PHC - 1406 6 M 14 X 1.0 1.5 3.5 10.3 20.8 22.1 26.8 25.4 11.5 10 5
PHC - 1408 8 10.3 27.3 13.7
PHC - 1410 10 10.3 28.2 16.5
PHC - 1412 12 11.2 21.6 29.8 26.2 18.7
PHC - 1810 10 M 18 X 1.0 1.5 4.2 12.8 24.8 27.4 31 30.2 16.5 12 7
PHC - 1812 12 12.8 32.6 18.7

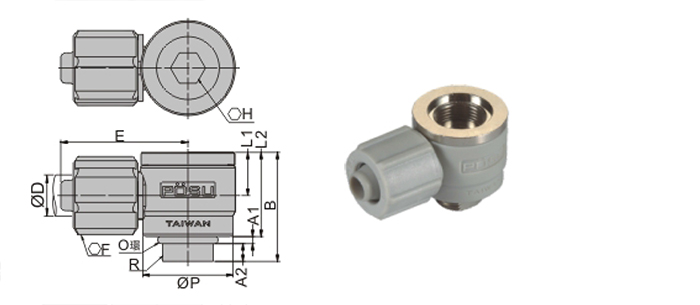

PHC
通用飛速型接頭 ( 白 ) Universal Compress ( Ivory )

單位 ( Unit ) : m / m

Model
型式		 Tube dia.
ØD
管外徑		 M A 1 A 2 L 1 L 2 Ø P E B F H Orifice
流量孔徑
PHC - 0806 - W 6 M 8 X 0.75 1.3 3.6 7.4 15.2 13.6 22.4 20.1 11.5 5 3
PHC - 0808 - W 8 7.4 23 13.7
PHC - 1006 - W 6 M 10 X 0.75 1.5 3.5 7 16.6 17.8 24.6 21.5 11.5 6 4
PHC - 1008 - W 8 8.5 25.1 13.7
PHC - 1010 - W 10 10.5 26 16.5
PHC - 1406 - W 6 M 14 X 1.0 1.5 3.5 10.3 20.8 22.1 26.8 25.4 11.5 10 5
PHC - 1408 - W 8 10.3 27.3 13.7
PHC - 1410 - W 10 10.3 28.2 16.5
PHC - 1412 - W 12 11.2 21.6 29.8 26.2 18.7
PHC - 1810 - W 10 M 18 X 1.0 1.5 4.2 12.8 24.8 27.4 31 30.2 16.5 12 7
PHC - 1812 - W 12 12.8 32.6 18.7

PHC
通用飛速型接頭 ( 藍 ) Universal Compress ( Blue )

單位 ( Unit ) : m / m

Model
型式		 Tube dia.
ØD
管外徑		 M A 1 A 2 L 1 L 2 Ø P E B F H Orifice
流量孔徑
PHC - 0806 - BU 6 M 8 X 0.75 1.3 3.6 7.4 15.2 13.6 22.4 20.1 11.5 5 3
PHC - 0808 - BU 8 7.4 23 13.7
PHC - 1006 - BU 6 M 10 X 0.75 1.5 3.5 7 16.6 17.8 24.6 21.5 11.5 6 4
PHC - 1008 - BU 8 8.5 25.1 13.7
PHC - 1010 - BU 10 10.5 26 16.5
PHC - 1406 - BU 6 M 14 X 1.0 1.5 3.5 10.3 20.8 22.1 26.8 25.4 11.5 10 5
PHC - 1408 - BU 8 10.3 27.3 13.7
PHC - 1410 - BU 10 10.3 28.2 16.5
PHC - 1412 - BU 12 11.2 21.6 29.8 26.2 18.7
PHC - 1810 - BU 10 M 18 X 1.0 1.5 4.2 12.8 24.8 27.4 31 30.2 16.5 12 7
PHC - 1812 - BU 12 12.8 32.6 18.7

PKR
分隔轉接頭 Joint

單位 ( Unit ) : m / m

Model
型式		 Tube dia.
ØD
管外徑		 M M 2 A B E 1 E 2 C G H 1 H 2 Mass (g)
重量		 Orifice
流量孔徑
PKR - 0804 4 M 8 X 0.75 M 12 X 1.0 6 23.4 8 11.9 12.5 4 14 14 18.2 3.4
PKR - 0806 6 M 14 X 1.0 6.2 25.7 13.8 14.5 17 17 28.3 5.9
PKR - 1006 6 M 10 X 0.75 M 14 X 1.0 6 25.6 8 13.9 14.2 4 17 17 26.7 5.9
PKR - 1008 8 M 16 X 1.0 28.8 15.8 15.8 19 29.7 7.9
PKR - 1010 10 M 20 X 1.0 32 18.8 20.9 5 21 24 56.5 8.5
PKR - 1408 8 M 14 X 1.0 M 16 X 1.0 6 28.8 8 15.7 15.7 4 19 19 30.0 7.9
PKR - 1410 10 M 20 X 1.0 31.7 18.8 18.8 5 21 24 51.8 9.7
PKR - 1412 12 M 22 X 1.0 33.7 20.8 20.8 24 27 67.8 11.7
PKR - 1810 10 M 18 X 1.0 M 20 X 1.0 5 33.7 8 20.7 20.7 5 24 24 59.7 9.6
PKR - 1812 12 M 22 X 1.0 33.5 12 20.8 20.8 27 67.2 11.7

PKR
分隔轉接頭 ( 白 ) Joint ( Ivory )

單位 ( Unit ) : m / m

Model
型式		 Tube dia.
ØD
管外徑		 M M 2 A B E 1 E 2 C G H 1 H 2 Mass (g)
重量		 Orifice
流量孔徑
PKR - 0804 - W 4 M 8 X 0.75 M 12 X 1.0 6 23.4 8 11.9 12.5 4 14 14 18.2 3.4
PKR - 0806 - W 6 M 14 X 1.0 6.2 25.7 13.8 14.5 17 17 28.3 5.9
PKR - 1006 - W 6 M 10 X 0.75 M 14 X 1.0 6 25.6 8 13.9 14.2 4 17 17 26.7 5.9
PKR - 1008 - W 8 M 16 X 1.0 28.8 15.8 15.8 19 29.7 7.9
PKR - 1010 - W 10 M 20 X 1.0 32 18.8 20.9 5 21 24 56.5 8.5
PKR - 1408 - W 8 M 14 X 1.0 M 16 X 1.0 6 28.8 8 15.7 15.7 4 19 19 30.0 7.9
PKR - 1410 - W 10 M 20 X 1.0 31.7 18.8 18.8 5 21 24 51.8 9.7
PKR - 1412 - W 12 M 22 X 1.0 33.7 20.8 20.8 24 27 67.8 11.7
PKR - 1810 - W 10 M 18 X 1.0 M 20 X 1.0 5 33.7 8 20.7 20.7 5 24 24 59.7 9.6
PKR - 1812 - W 12 M 22 X 1.0 33.5 12 20.8 20.8 27 67.2 11.7

PBA
直接轉接頭 Straight

單位 ( Unit ) : m / m

Model
型式		 R M B A L H Mass (g)
重量		 Orifice
流量孔徑
PBA - 0801 PT 1 / 8 M 8 X 0.75 15 7 14 14 10.5 4.1
PKR - 0802 PT 1 / 4 17.6 9 15.5 5.1
PKR - 1002 PT 1 / 4 M 10 X 0.75 17.6 9.5 17 17 17 5.1
PKR - 1003 PT 3 / 8 17.6 9.1 23.3 4
PKR - 1403 PT 3 / 8 M 14 X 1.0 17.6 9.5 19 19 19.3 6.1
PKR - 1404 PT 1 / 2 20 11.5 21 21 37.2 6.4
PKR - 1804 PT 1 / 2 M 18 X 1.0 20 12 24 24 33.6 6.4

PLB
彎型轉接頭 Elbow

單位 ( Unit ) : m / m

Model
型式		 R M A B L □ E Mass (g)
重量		 Orifice
流量孔徑
PLB - 0801 PT 1 / 8 M 8 X 0.75 8.2 22.9 11.1 14 19.1 6.2
PLB - 0802 PT 1 / 4 8.8 23.7 11.4 23.6 6.2
PLB - 1002 PT 1 / 4 M 10 X 0.75 9.7 27.2 13.6 17.5 37.1 8.2
PLB - 1003 PT 3 / 8 9.8 27.2 13.7 41.1 9.2
PLB - 1403 PT 3 / 8 M 14 X 1.0 13 22.1 14.6 19 44.4 11.2
PLB - 1404 PT 1 / 2 14 35.2 18 22 71.5 14.2
PLB - 1804 PT 1 / 2 M 18 X 1.0 14 37.1 18.8 23.5 78.1 14.2

PPG
塞頭 Plug

單位 ( Unit ) : m / m

Model
型式		 M 1 M 2 A 1 A 2 B H Mass (g)
重量
PPG - 0805 M 8 X 0.75 M 5 X 0.8 5 5.7 8.8 5 2.9
PPG - 1006 M 10 X 0.75 M 6 X 1.0 5 5.7 8.8 6 5.7
PPG - 1406 M 14 X 1.0 M 6 X 1.0 5 5.7 9 10 9.8
PPG - 1806 M 14 X 1.0 M 6 X 1.0 5 5.7 9.2 12 18.5

PZA
固定座 Bracket set

單位 ( Unit ) : m / m

Model
型式		 ØD 1 ØD 2 A B L 1 L 2 L 3 L 4 適用型號 Mounting Type Mass (g)
重量
PZA - 0802 5 8 M 8 X 0.75 G 1 / 4 32 22 14 9 PHQ - 0804、PHQ - 0806、PHQ - 0808 34.6
PZA - 1002 5 8 M 10 X 0.75 G 1 / 4 32 22 14 9 PHQ - 1004、PHQ - 1006、PHQ - 1008、PHQ - 1010 33.8
PZA - 1403 6 10.5 M 14 X 1.0 G 3 / 8 42 26 16 13.3 PHQ - 1404、PHQ - 1406、PHQ - 1408、PHQ - 1410、PHQ - 1412 65.8
PZA - 1804 6 10.5 M 18 X 1.0 G 1 / 2 42 26 16 13.3 PHQ - 1808、PHQ - 1810、PHQ - 1812 58.4

PZB
固定座 Bracket set

單位 ( Unit ) : m / m

Model
型式		 ØD 適用型號 Mounting Type Mass (g)
重量
PZB - 05 5.5 PPG - 0805 27.3
PZB - 06 6.5 PPG - 1006、PPG - 1406、PPG - 1806 28.2
PZB - 12 12.5 PKR - 0804 26.5
PZB - 14 14.5 PKR - 0806、PKR - 1006 25.6
PZB - 16 16.5 PKR - 1008、PKR - 1408 25.4
PZB - 20 20.1 PKR - 1410、PKR - 1810 22.9
PZB - 22 22.5 PKR - 1412、PKR - 1812 22.5
